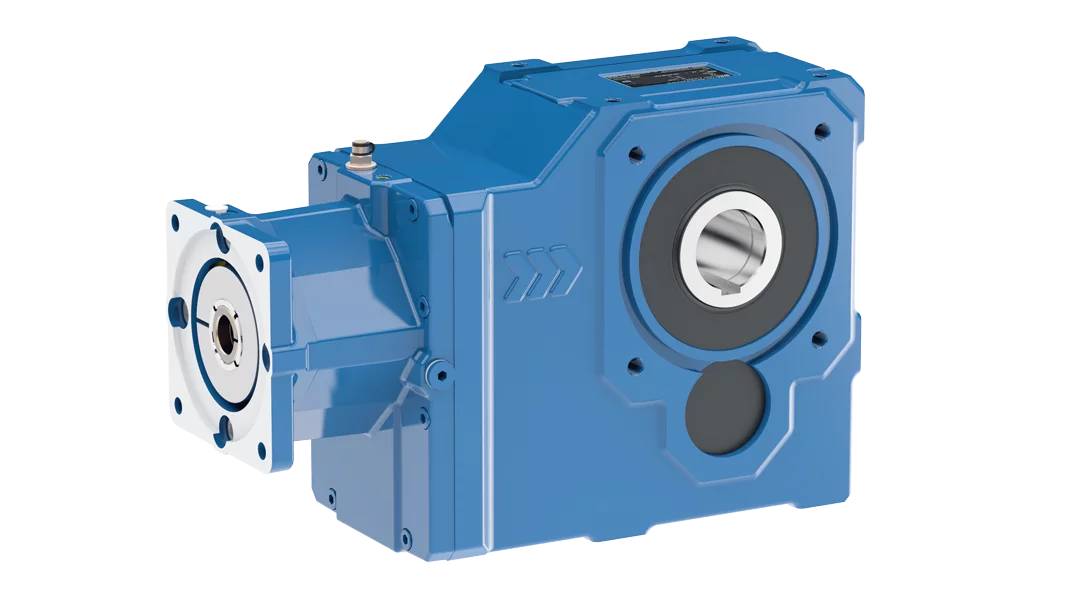

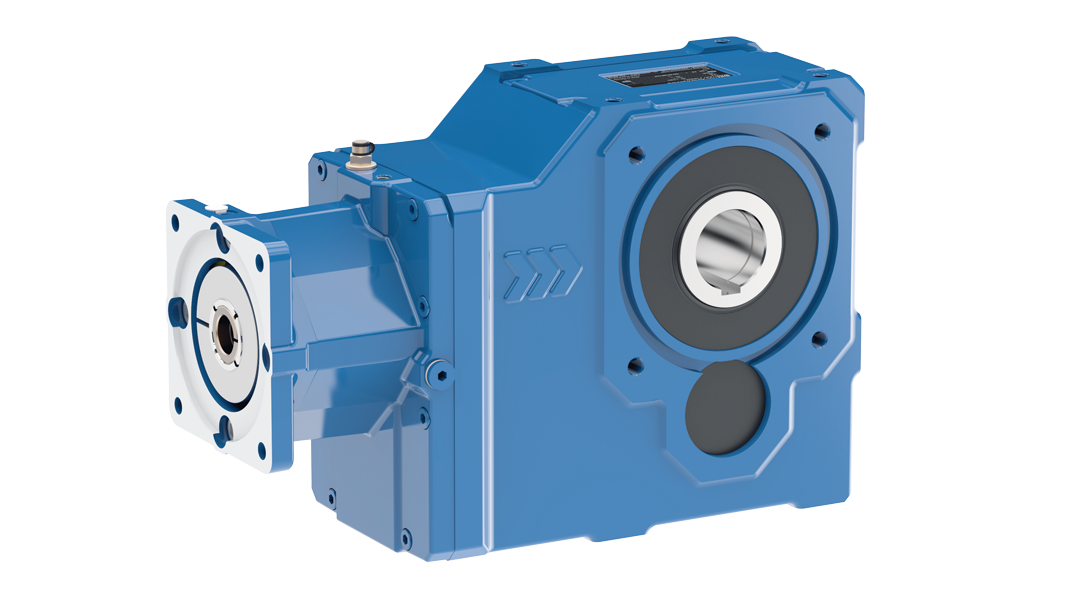

MAS Getriebe mit Systemadapter

Standardmotoren

Die Antriebsmotoren können über den Adapter angebaut werden, ohne das Getriebe zu öffnen. Die Motoren müssen nicht öldicht sein.

Der Systemadapter ermöglicht den Anbau von:
– IEC-Motoren (Bauart B5 nach DIN 42677)
– Nema-Motoren (Standardabmessungen
   Typ C Flanschbefestigung)
– Servomotoren mit oder ohne Passfeder

IEC-Adapter (IA):
Der Anbau der IEC-Motorbaugrössen 63 – 225 ist möglich.

Nema-Adapter (NA):
Der Anbau der NEMA-Motorbaugrössen 56 – 286 ist möglich.

Standard voltage

Servo-Adapter (SA):
Anbau aller gängigen Servomotoren:
Die Motoren sehr vieler Motorenhersteller wie z.B. Siemens, Allen Bradley, Lust, AMK, Baumüller etc. sind auf diesen SA - Adapter montierbar. Durch die Modifikation der Adaptermasse ist es auch möglich, Motoren anderer Hersteller anzubauen, z.B. Indramat, Mitsubishi, Yaskawa, Metronix, etc.

Spielfreie Verbindung:
Bei Motoren mit Passfeder wird durch Klemmung das für die Montage notwendige Spiel auf 0 reduziert. Bei Motoren mit glatter Welle wird durch einen Klemmring die notwendige Kraft zum Übertragen des Motordrehmoments erzeugt, wobei der Anbau verschiedener Motorwellendurchmesser mittels geschlitzten Klemmbuchsen ermöglicht wird.

Verwendung des Watt Baukastens ohne Einschränkung möglich:
Die Servoadapter können ohne Einschränkung mit dem gesamten Watt Baukasten verwendet werden.
